Parasternal langakse (PLAX)
- Lokalisasjon:
- 3. eller 4. intercostalrom tett ved sternum
- Tips: For å visualisere aorta acendens kan det være lurt å tå opp 1-2 intercostalrom

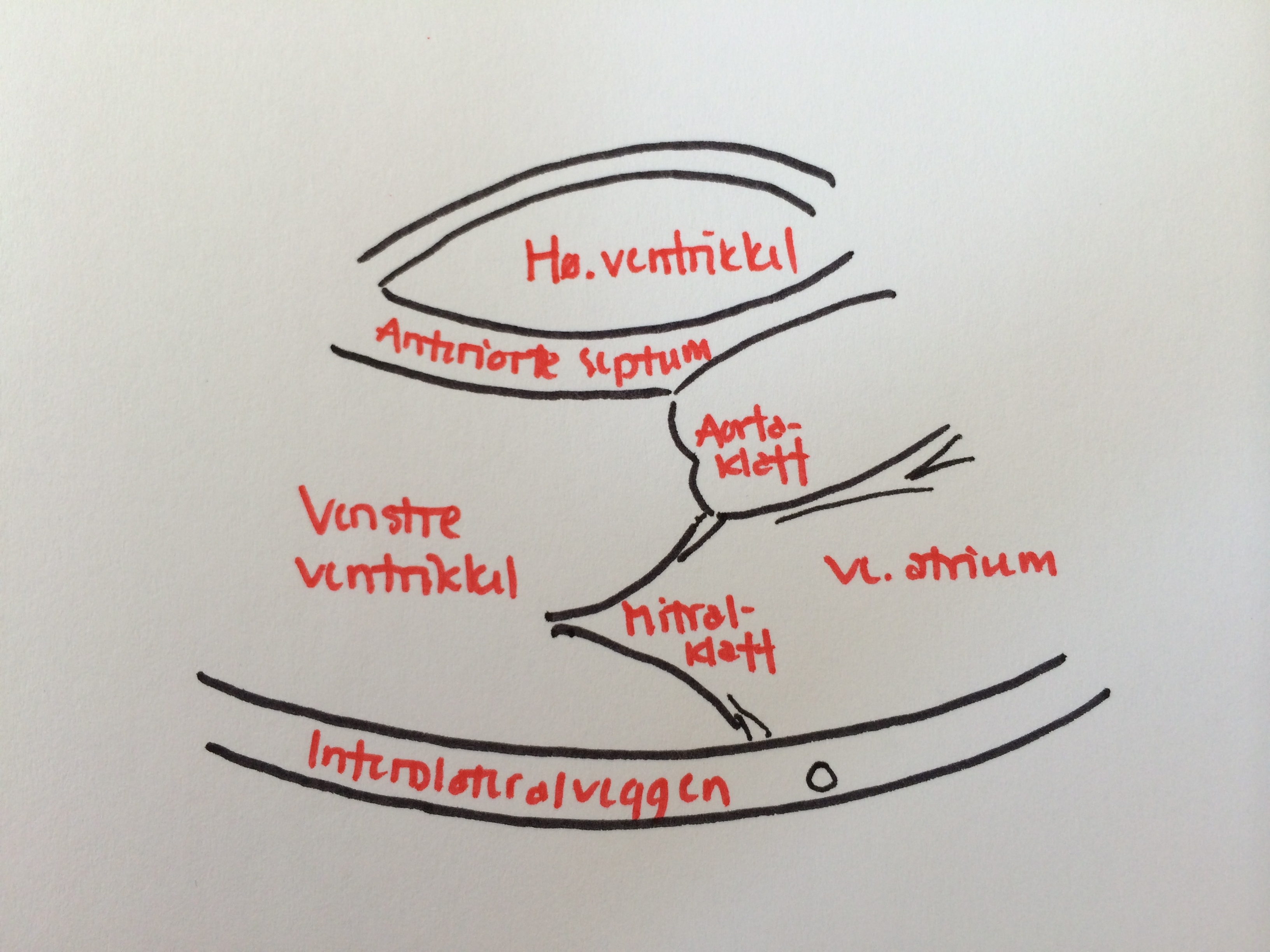

- Bildet:
- Horisontal lengdeakse, venstre ventrikkel så lang som mulig
- Apeks er som regel ikke synlig
- Man får ikke altid adekvat bilde av venstre ventrikkel og aorta samtidig og man må da bevege proben og ta to bildeserier
- Opptak og målinger:

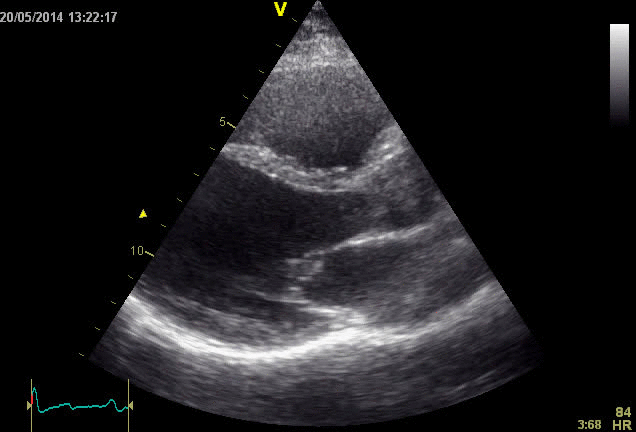

- 2D Cineloop, VV/VA/Ao. Mål: i diastole: septumtykkelse, VV diameter, bakrevegg
- 2D Color Cineloop Ao/Mi.
- 2D Cineloop med Zoom på Ao og LVOT. Mål: LVOT-diameter

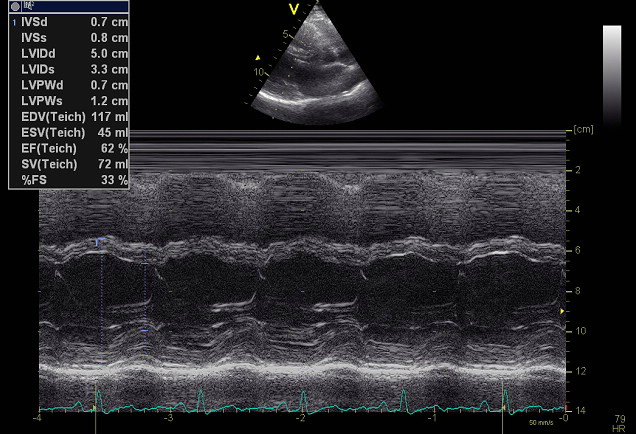

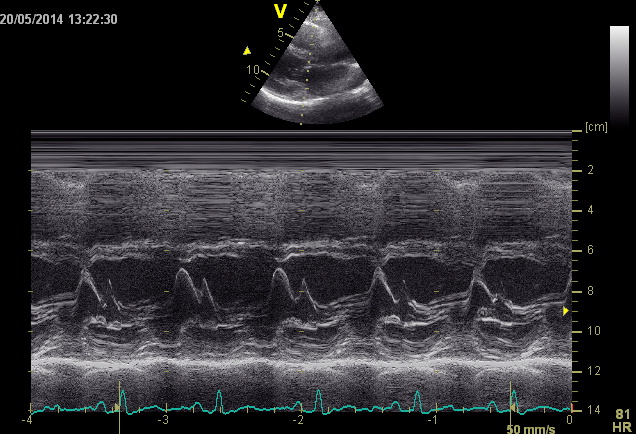

- M-mode gjennom VV. Mål: «LV-study» med veggtykkelser og VV diameter i systole og diastole
- M-mode gjennom Ao.
- (Ved AI: M-mode color gjennom Ao.)
- (Ved MI: M-mode color gjennom Mi.)
- Fokus på:
- Venstre ventrikkel
- Mitralklaffen
- Aortaklaffen
- Aorta acendens
- Venstre atrium
- Høyre ventrikkel
